LG-DGJN02型 高級電工技能實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述:
LG-DGJN02型 高級電工技能實訓考核裝置根據國家*新《職業標準》及勞動部頒發的“電工技術等級證” 和“電工實操證”等培訓、鑒定內容要求研發而成。同時該套設備遵循了“培訓與鑒定”、“硬件與軟件”相結合的原則，符合中華人民共和國勞動與社會保障部*新頒發的“實訓設備行業標準”。LG-DGJN02型 高級電工技能實訓考核裝置適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。
LG-DGJN02型 高級電工技能實訓考核裝置包括了電工基礎、儀表工具、接線工藝、電子電路、電力拖動、機床電路、可編程控制器、單片機、變頻器、直流調速等培訓及鑒定內容。同時該套設備還配備了由國家勞動部出版的“技能教材”及 “多媒體演示仿真軟件”、“智能考核軟件”，通過配套的多媒體設備，生動、形象地演示教學與學生實操仿真模擬，增強學生學習興趣，加深與鞏固學生理論知識，提高學生實操技能，達到職業培訓與技能鑒定的要求。
1、示教臺
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：2400×800×780mm
額定功率：<11KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
2、學生實訓臺
工作電源：三相五線 380V±5％ 50Hz
安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護
外形尺寸：2100×750×1650mm（初級尺寸：1500×750×1650mm）
額定功率：<0.8KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：150Kg
三、產品結構:
1、示教臺
桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用。可放置各種多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控設備器材、控制電源等布局科學、操作方便。
2、學生實訓臺
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
3、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。操作面板安裝工藝采用了國家*“隱形螺釘”固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用國家* “碰珠式” 設計模塊安放區，使操作更加方便，固定更加牢固。
4、實驗?zāi)K部分：面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
四、實訓考核項目:
1、單管共發射極放大電路的測試
2、集成運算放大器的信號運算關系測試
3、電流控制型開關穩壓電源的調整與測試
4、用集成邏輯門設計組合邏輯電路
5、計數器、譯碼器和顯示器
6、555定時器的應用
7、定時交流開關電路
8、積分電路
9、集成電路運算放大電路
10、具有過壓、欠壓和延時的穩壓電源控制電路
11、鋸齒波同步觸發電路
12、數字秒表電路
13、異步計數電路
14、接地電阻的測量
15、萬用電橋的使用
16、電子電壓表的使用
17、示波器與信號發生器及電子電壓表的聯合使用
18、電子線路的測量
19、脈沖信號發生器與示波器的使用
20、電子計數器的使用
21、PLC軟元件及其研究
22、PLC簡易編程器的使用
23、PLC基本指令及應用
24、PLC編程軟件及其應用
25、PLC主控和多重輸出指令的應用
26、PLC數據比較、傳送、處理類指令的應用
27、PLC程序流控制指令的應用
28、PLC控制電動機自動往返控制的編程及電路
29、PLC控制電動機多地控制自動往返控制的編程及電路
30、PLC控制電動機多地控制雙速運行控制的編程及電路
31、PLC控制籠型電動機Y/△啟動控制的編程及電路
32、PLC控制水塔水位自動控制的編程及電路
33、PLC控制電動機可逆控制的編程及電路
34、PLC全自動洗衣機控制系統設計
35、PLC音樂噴泉控制系統
36、PLC雙面銑床控制系統
37、PLC選用PLC改造繼電接觸器控制的三層貨梯控制系統
38、PLC機械手設計
39、PLC電鍍生產線的設計
40、PLC小車運動裝置的設計
41、PLC搶答器的設計
42、PLC交通燈信號燈的設計
43、PLC自控成型機
44、PLC兩種液體混合的設計
45、單片機閃爍燈光控制
46、單片機A/D轉換應用系統
47、單片機搶答器應用系統
48、單片機查詢式按鍵系
49、單片機構建MCS-51系列單片機的*小系統
50、單片機正反向流水燈的編程與調試
51、單片機指令的深入認識及簡單發聲編程
52、單片機中斷結構、串口結構及定時器編程
53、單片機串行口應用編程
54、單片機應用系統設計
55、變頻器的運行操作
56、變頻器的基本參數設定
57、變頻器的基本控制線路安裝及組合運行
58、變頻器的常用控制線路安裝及程序運行
59、變頻器的PID控制、頻率跳變操作和多段速度運行
60、變頻器與PLC控制器的聯機運行
61、變頻器的出錯報警及檢查處理
62、雙閉環直流調速電路操作
63、雙閉環直流調速電路測量
64、三相全橋電路測量與調試
65、電磁調速電機電路操作
66、電磁調速電機電路測量
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LG-DGJN02型 高級電工技能實訓考核裝置根據國家*新《職業標準》及勞動部頒發的“電工技術等級證” 和“電工實操證”等培訓、鑒定內容要求研發而成。同時該套設備遵循了“培訓與鑒定”、“硬件與軟件”相結合的原則，符合中華人民共和國勞動與社會保障部*新頒發的“實訓設備行業標準”。LG-DGJN02型 高級電工技能實訓考核裝置適應于各類職業學校、技工學校，中專學校、勞動培訓及技能鑒定等單位的教學培訓，實操考核，技能鑒定使用。

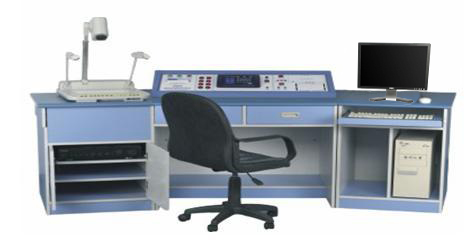

◆多媒體示教臺
LG-DGJN02型 高級電工技能實訓考核裝置采用國際慣用的模塊化設計，組合式應用的新思路，并采用國家*“碰珠式”安裝結構新工藝，教師可根據不同的專業模塊，組成不同的實訓內容實現不同的“教”、“培”、“考”目的，組合簡單使用方便布局科學整齊美觀，擴展升級容易 。LG-DGJN02型 高級電工技能實訓考核裝置包括了電工基礎、儀表工具、接線工藝、電子電路、電力拖動、機床電路、可編程控制器、單片機、變頻器、直流調速等培訓及鑒定內容。同時該套設備還配備了由國家勞動部出版的“技能教材”及 “多媒體演示仿真軟件”、“智能考核軟件”，通過配套的多媒體設備，生動、形象地演示教學與學生實操仿真模擬，增強學生學習興趣，加深與鞏固學生理論知識，提高學生實操技能，達到職業培訓與技能鑒定的要求。

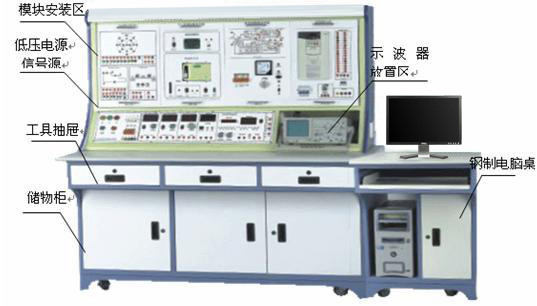

◆學生實訓臺
二、技術參數:1、示教臺
工作電源：三相五線 380V±5％ 50Hz
安全保護：漏電保護（動作電流≤50mA），過流保護
規格尺寸：2400×800×780mm
額定功率：<11KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：100Kg
2、學生實訓臺
工作電源：三相五線 380V±5％ 50Hz
安全保護：電流型漏電保護（動作電流≤30mA），電壓型漏電保護，過流保護，熔斷器保護
外形尺寸：2100×750×1650mm（初級尺寸：1500×750×1650mm）
額定功率：<0.8KW
環境溫度：－10℃ ～40 ℃
相對濕度：<85%
設備重量：150Kg
三、產品結構:
1、示教臺
桌身部分：采用國家甲級環保型16mm厚三聚氰胺板材，所有截面用PVC塑膠熱熔膠封邊，整體設計為多功能組合式應用。可放置各種多媒體器材：視頻展示臺、功放、DVD、計算機、中央控制系統等,并設置各種穿線孔位，設計科學，使用方便。
桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計，桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：采用優質鋼板斜面設計精加工，面板采用優質鋁板，彩色蝕刻工藝，顏色協調、設計合理。各分組電源、主控設備器材、控制電源等布局科學、操作方便。
2、學生實訓臺
桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
3、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
實驗屏部分：整體采用鋼木式結構。優質鋼材做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑。根據不同的培訓及鑒定項目，集成配備了各類電源、信號源和儀器儀表。操作面板安裝工藝采用了國家*“隱形螺釘”固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用國家* “碰珠式” 設計模塊安放區，使操作更加方便，固定更加牢固。
4、實驗?zāi)K部分：面板采用優質純鋁板加工，進行化學蝕刻彩色處理，面板圖文字符采用現代噴描技術處理，使面板標識清晰且經久耐用。設置的電路美觀整齊、科學規范。統一的尺寸規格，使得所有掛箱均可隨意更換，操作方便。
四、實訓考核項目:
1、單管共發射極放大電路的測試
2、集成運算放大器的信號運算關系測試
3、電流控制型開關穩壓電源的調整與測試
4、用集成邏輯門設計組合邏輯電路
5、計數器、譯碼器和顯示器
6、555定時器的應用
7、定時交流開關電路
8、積分電路
9、集成電路運算放大電路
10、具有過壓、欠壓和延時的穩壓電源控制電路
11、鋸齒波同步觸發電路
12、數字秒表電路
13、異步計數電路
14、接地電阻的測量
15、萬用電橋的使用
16、電子電壓表的使用
17、示波器與信號發生器及電子電壓表的聯合使用
18、電子線路的測量
19、脈沖信號發生器與示波器的使用
20、電子計數器的使用
21、PLC軟元件及其研究
22、PLC簡易編程器的使用
23、PLC基本指令及應用
24、PLC編程軟件及其應用
25、PLC主控和多重輸出指令的應用
26、PLC數據比較、傳送、處理類指令的應用
27、PLC程序流控制指令的應用
28、PLC控制電動機自動往返控制的編程及電路
29、PLC控制電動機多地控制自動往返控制的編程及電路
30、PLC控制電動機多地控制雙速運行控制的編程及電路
31、PLC控制籠型電動機Y/△啟動控制的編程及電路
32、PLC控制水塔水位自動控制的編程及電路
33、PLC控制電動機可逆控制的編程及電路
34、PLC全自動洗衣機控制系統設計
35、PLC音樂噴泉控制系統
36、PLC雙面銑床控制系統
37、PLC選用PLC改造繼電接觸器控制的三層貨梯控制系統
38、PLC機械手設計
39、PLC電鍍生產線的設計
40、PLC小車運動裝置的設計
41、PLC搶答器的設計
42、PLC交通燈信號燈的設計
43、PLC自控成型機
44、PLC兩種液體混合的設計
45、單片機閃爍燈光控制
46、單片機A/D轉換應用系統
47、單片機搶答器應用系統
48、單片機查詢式按鍵系
49、單片機構建MCS-51系列單片機的*小系統
50、單片機正反向流水燈的編程與調試
51、單片機指令的深入認識及簡單發聲編程
52、單片機中斷結構、串口結構及定時器編程
53、單片機串行口應用編程
54、單片機應用系統設計
55、變頻器的運行操作
56、變頻器的基本參數設定
57、變頻器的基本控制線路安裝及組合運行
58、變頻器的常用控制線路安裝及程序運行
59、變頻器的PID控制、頻率跳變操作和多段速度運行
60、變頻器與PLC控制器的聯機運行
61、變頻器的出錯報警及檢查處理
62、雙閉環直流調速電路操作
63、雙閉環直流調速電路測量
64、三相全橋電路測量與調試
65、電磁調速電機電路操作
66、電磁調速電機電路測量
◆相關實訓考核裝置：
