LG-DQ04型 電氣自動化技術考核實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述
電氣自動化技術考核實訓裝置、隨著信息化技術的發展，高新技術滲透各個產業，電氣技術作為高新技術發展的核心技術，和人們生活密切相關，成為推制造業轉型升級的重要力量。電氣技術正朝著集成化、自動化、智能化方向發展，作為科技進步的產物，例如機器人、數控機床、自動產線等無不滲透著電氣技術的應用，而其裝配、調試及維修更需要大量的電氣專業技術人員，如何為制造企業培養具備電氣專業綜合能力的專業人才，如何有效評價電氣專業人才是否具備相應的綜合技術技能，就顯得非常重要。
電氣技術考核實訓裝置是根據中等職業教育技能型人才培養目標及其技能教學要求，結合電力電氣專業人才在生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品，滿足機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工技術基礎》、《電工測量與儀表》、《電機與電氣控制》、《PLC綜合控制》、《電動機控制電路》、《電力拖動控制電路》、《電力拖動控制線路與技能訓練》等相關專業模塊的職業能力教學與實訓和技能考核的要求。
二、功能特點

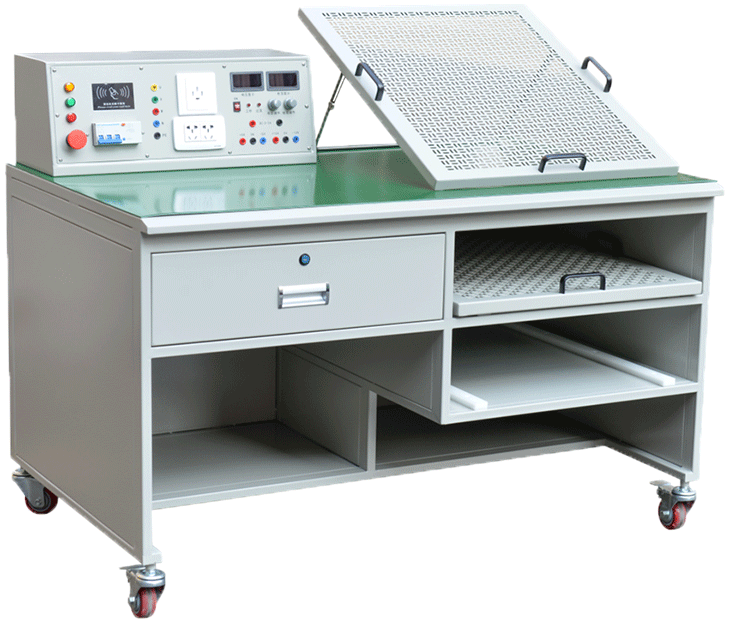

實訓裝置為單工位設計。左邊為實訓電源臺部分，右側為實操平臺部分。一體化設計，結構新穎。電源輸出采用安全插座加插座形式輸出，最大限度為使用者提供安全與便利。
實訓裝置由電源部分、實操部分、儲物部分組成。桌面設計高度750mm符合人體工程學，滿足絕大部分使用者的使用體驗，底部裝有4個萬向福馬輪，方便移動和固定。
電源部分：配備刷卡去電功能，提供實訓交流電源 AC 380V、220V，直流電源 DC 0-24V可調，DC±5V; DC±12V;。
操作部分：由一塊700X600mm的網孔板為主體，網孔板可根據用戶習慣調整傾斜度，滿足不同的使用習慣，網孔采用德國的先進工藝，采用改進型橢圓形孔加工，配合專用的固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
儲物部分：該部分可存放實操器件、工具等，空間利用率大，內部有隔板作為分隔區域。
設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了絲網印刷新工藝、鋼制噴塑新工藝等先進工藝。
電氣技術考核實訓裝置包含實訓桌、智能電源控制模塊、智能監控模塊、電氣實訓模塊、滿足電氣專業的實訓考核的要求。
三、技術指標
1、工作電源：三相五線 供電 AC 380 V ±10% 50 Hz；最大功率：≤500Ｗ；
2、電網電壓指示：設有三相電壓指示燈，可分別指示電網輸入的三相線電壓；
3、實訓裝置外形尺寸：長×寬×高＝約（1300mm×800mm×1000mm）±10mm
4、工位提供安全型插孔三相電源輸出，單相電源輸出采用插板；
5、安全保護措施：具有接地保護、短路、過載、漏電保護功能，安全符合相關的國家標準。漏電保護動作電流：≤30mA、≤0.1S；設置有一個總電源開關，具有漏電保護功能，當漏電電流達30mA時，保護裝置動作，為工位單獨提供三相四線交流電源輸出；設有急停按鈕，按下立即切斷三相電源輸出；
6、環保要求：材料選用符合國家相關環保標準。
